PostgreSQL-并发控制

发表于 更新于 分类于 阅读次数： 本文字数： 7.1k 阅读时长 ≈ 6 分钟

一、事务标识

当事务开始时，事务管理器会为其分配一个事务标识（txid）的唯一标识符。

PostgreSQL有三个特殊txid:

  • 0标识无效的txid；
  • 1表示初始启动的txid，仅用于数据库集群的初始化过程；
  • 2表示冻结的txid。

txid在逻辑上是无限的，但实际系统的txid空间不足（4B整型的取值空间大小约42亿），因此Postgresql将txid空间视为一个环。对于某个txid，其前21亿个txid属于过去，其后约21亿个txid属于未来。

二、元组结构

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
typedef struct HeapTupleFields
{
	TransactionId t_xmin;		/* inserting xact ID; 插入事务的ID */
	TransactionId t_xmax;		/* deleting or locking xact ID; 删除或锁定事务的ID */

	union
	{
		CommandId	t_cid;		/* inserting or deleting command ID, or both; 插入或删除的命令ID */
		TransactionId t_xvac;	/* old-style VACUUM FULL xact ID; 老式VACUUM FULL的事务ID */
	}			t_field3;
} HeapTupleFields;

struct HeapTupleHeaderData
{
	union
	{
		HeapTupleFields t_heap;
		DatumTupleFields t_datum;
	}			t_choice;

    //当前元组或更新元组的TID
	ItemPointerData t_ctid;		/* current TID of this or newer tuple (or a
								 * speculative insertion token) */

	/* Fields below here must match MinimalTupleData! */

#define FIELDNO_HEAPTUPLEHEADERDATA_INFOMASK2 2
	uint16		t_infomask2;	/* number of attributes + various flags */
#define FIELDNO_HEAPTUPLEHEADERDATA_INFOMASK 3
	uint16		t_infomask;		/* various flag bits, see below */ //主要保存了事务的状态标记位
#define FIELDNO_HEAPTUPLEHEADERDATA_HOFF 4
	uint8		t_hoff;			/* sizeof header incl. bitmap, padding */

	/* ^ - 23 bytes - ^ */

#define FIELDNO_HEAPTUPLEHEADERDATA_BITS 5
	bits8		t_bits[FLEXIBLE_ARRAY_MEMBER];	/* bitmap of NULLs */

	/* MORE DATA FOLLOWS AT END OF STRUCT */
};

t_xmin：代表插入此元组的事务xid；

t_xmax：代表更新或者删除此元组的事务xid，如果该元组插入后未进行更新或者删除，t_xmax=0；

t_cid：command id，代表在当前事务中，已经执行过多少条sql，例如执行第一条sql时cid=0，执行第二条sql时cid=1；

t_ctid：保存着指向自身或者新元组的元组标识（tid），由两个数字组成，第一个数字代表物理块号，或者叫页面号，第二个数字代表元组号。在元组更新后tid指向新版本的元组，否则指向自己，这样其实就形成了新旧元组之间的“元组链”，这个链在元组查找和定位上起着重要作用。

三、元组的增、删、改

1、更新元组

左图是一条新插入的元组，可以看到元组是xid=100的事务插入的，没有进行更新，所以t_xmax=0，同时t_ctid指向自己，0号页面的第一号元组。
右图是发生xid=101的事务更新该元组后的状态，更新在pg里相当于插入一条新元组，原来的元组的t_xmax变为了更新这条事务的xid=101，同时t_ctid指针指向了新插入的元组（0,2），0号页面第二号元组，第二号元组的t_xmin=101（插入该元组的xid），t_ctid=（0,2），没有发生更新，指向自己。

2、删除元组

上图代表该元组被xid=102的事务删除，将t_xmax设置为删除事务的xid，t_ctid指向自己。

四、提交日志（clog）

Postgresql在提交日志（CLOG）中保存事务的状态。CLOG分配于共享内存中，并用于事务处理过程的全过程。

每次事务提交和回滚的时候，都需要更新该状态（调用CommitTransactionCommand(void)），PostgreSQL服务器访问该文件确定事务的状态，保存在pg_xact目录中，每个文件大小为256KB，每个事务2位（bit），故1个文件可以包含131072个事务。对于第一次修改的数据行来说，因为事务状态存储在clog中，所以修改后第一次判断行的可见性需要通过访问clog来确定，而访问clog是一个非常耗费性能的过程，

1、事务状态

  • IN_PROGRESS
  • COMMITTED
  • ABORTED
  • SUB_COMMITTED
1
2
3
4
5
6
7
8
9
10
11
12
13
/*
 * Possible transaction statuses --- note that all-zeroes is the initial
 * state.
 *
 * A "subcommitted" transaction is a committed subtransaction whose parent
 * hasn't committed or aborted yet.
 */
typedef int XidStatus;

#define TRANSACTION_STATUS_IN_PROGRESS		0x00
#define TRANSACTION_STATUS_COMMITTED		0x01
#define TRANSACTION_STATUS_ABORTED			0x02
#define TRANSACTION_STATUS_SUB_COMMITTED	0x03

2、事务特性

1
2
3
4
5
6
7
8
9
10
11
/* We need two bits per xact, so four xacts fit in a byte */
/* pg中通过2个bit位来标识4种事务状态(0、1、2、3)，那么1个字节便可以存储4个事务，对于1个8k的page则可以存储8k * 4 = 32k个事务。 */
#define CLOG_BITS_PER_XACT	2
#define CLOG_XACTS_PER_BYTE 4
#define CLOG_XACTS_PER_PAGE (BLCKSZ * CLOG_XACTS_PER_BYTE)
#define CLOG_XACT_BITMASK	((1 << CLOG_BITS_PER_XACT) - 1)

#define TransactionIdToPage(xid)	((xid) / (TransactionId) CLOG_XACTS_PER_PAGE)  // 通过xid获取页
#define TransactionIdToPgIndex(xid) ((xid) % (TransactionId) CLOG_XACTS_PER_PAGE)  // 获取xid在页中的索引
#define TransactionIdToByte(xid)	(TransactionIdToPgIndex(xid) / CLOG_XACTS_PER_BYTE)  // 获取xid在页中的位置（第几个字节）
#define TransactionIdToBIndex(xid)	((xid) % (TransactionId) CLOG_XACTS_PER_BYTE) // 获取xid在页中的位置（在某个字节中位于第几个事务）

  • 事务id并不是在事务开始时就会被分配，而是当事务进行了数据修改之类的操作时才会分配xid，而当事务提交或回滚时，其事务状态便会被写入clog中。

  • 前一个事务所有修改的数据，它没有在提交或者回滚的当时改掉所有的修改标记，而是等到下次查询时进行修改（为了提升性能）。

五、事务快照

1、快照定义

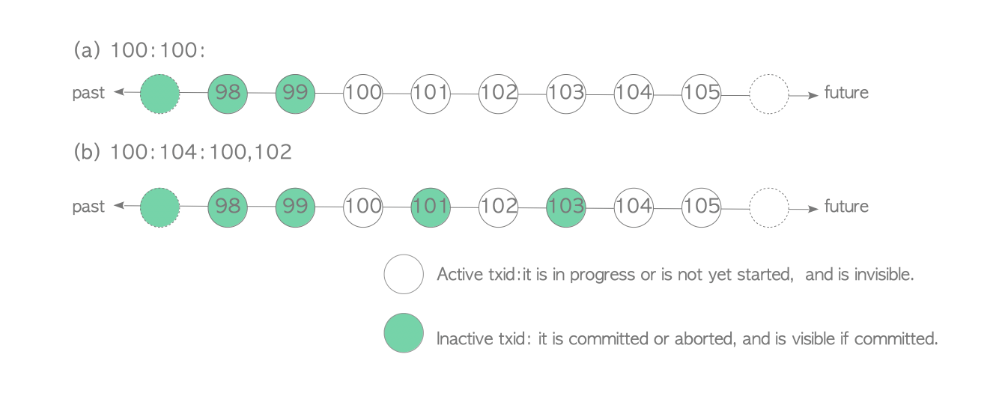

事务快照在postgresql中的文本表示格式为xmin:xmax:xip_list。100:100：意味着txid < 100的事务处于非活跃状态，而txid ≥ 100的事务处于活跃状态。

100:100：含义如下

  • xmin=100，所以txid<100的事务均不活跃
  • xmax=100，所以txid>=100的事务均活跃或未启动
  • xip_list为空，表示[xmin,xmax)范围内无活跃事务

100:104:100,102含义如下

  • xmin=100，所以txid<100的事务均不活跃
  • xmax=104，所以txid>=104的事务均活跃或未启动
  • xip_list为100,102，表示[xmin,xmax)范围内100,102为活跃事务

2、快照与隔离级别

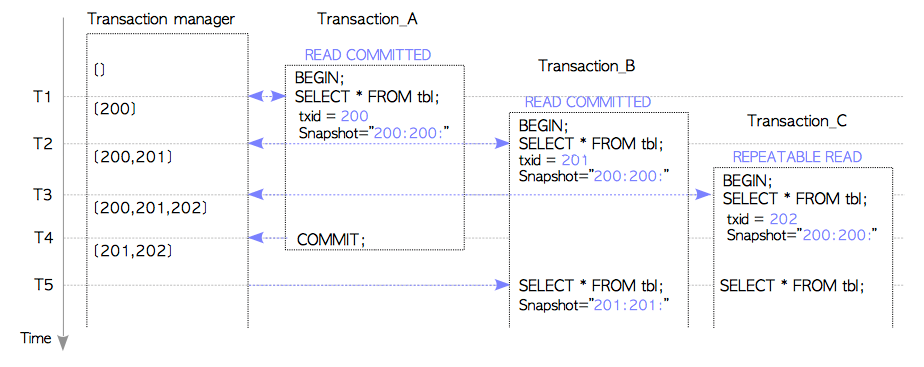

pg会根据不同隔离级别设置，获取不同时刻的快照：

  • 已提交读：在该事务的每条SQL执行之前都会重新获取一次快照
  • 可重复读和可串行化：该事务只在第一条SQL执行之前获取一次快照

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
// 快照相关的数据结构
typedef struct SnapshotData
{
	SnapshotType snapshot_type; /* type of snapshot; 事务类型 */

	/*
	 * The remaining fields are used only for MVCC snapshots, and are normally
	 * just zeroes in special snapshots.  (But xmin and xmax are used
	 * specially by HeapTupleSatisfiesDirty, and xmin is used specially by
	 * HeapTupleSatisfiesNonVacuumable.)
	 *
	 * An MVCC snapshot can never see the effects of XIDs >= xmax. It can see
	 * the effects of all older XIDs except those listed in the snapshot. xmin
	 * is stored as an optimization to avoid needing to search the XID arrays
	 * for most tuples.
	 */
	TransactionId xmin;			/* all XID < xmin are visible to me; 若事务ID小于xmin，则对当前事务可见 */
	TransactionId xmax;			/* all XID >= xmax are invisible to me; 若事务ID大于xmax，则对当前事务不可见 */

	/*
	 * For normal MVCC snapshot this contains the all xact IDs that are in
	 * progress, unless the snapshot was taken during recovery in which case
	 * it's empty. For historic MVCC snapshots, the meaning is inverted, i.e.
	 * it contains *committed* transactions between xmin and xmax.
	 *
	 * note: all ids in xip[] satisfy xmin <= xip[i] < xmax
	 */
	TransactionId *xip;  //  快照生成时对应的活跃事务列表
	uint32		xcnt;			/* # of xact ids in xip[]; xip数组大小 */

	/*
	 * For non-historic MVCC snapshots, this contains subxact IDs that are in
	 * progress (and other transactions that are in progress if taken during
	 * recovery). For historic snapshot it contains *all* xids assigned to the
	 * replayed transaction, including the toplevel xid.
	 *
	 * note: all ids in subxip[] are >= xmin, but we don't bother filtering
	 * out any that are >= xmax
	 */
	TransactionId *subxip; // 活跃的子事务列表
	int32		subxcnt;		/* # of xact ids in subxip[]; sub xip数组大小 */
	bool		suboverflowed;	/* has the subxip array overflowed? ;当子事务过多时，数组有可能overflow */

	bool		takenDuringRecovery;	/* recovery-shaped snapshot? */
	bool		copied;			/* false if it's a static snapshot; 如果是静态快照则为false */

	CommandId	curcid;			/* in my xact, CID < curcid are visible */

	/*
	 * An extra return value for HeapTupleSatisfiesDirty, not used in MVCC
	 * snapshots.
	 *
	 * HeapTupleSatisfiesDirty使用的一个变量，在判断可见性的同时，会借助这
	 * 个变量将元组上的speculativeToken返回给上层
	 */
	uint32		speculativeToken;

	/*
	 * For SNAPSHOT_NON_VACUUMABLE (and hopefully more in the future) this is
	 * used to determine whether row could be vacuumed.
     * 元组是否可vacuum（用于SNAPSHOT_NON_VACUUMABLE状态）
	 */
	struct GlobalVisState *vistest;

	/*
	 * Book-keeping information, used by the snapshot manager
	 */
	uint32		active_count;	/* refcount on ActiveSnapshot stack */
	uint32		regd_count;		/* refcount on RegisteredSnapshots */
	pairingheap_node ph_node;	/* link in the RegisteredSnapshots heap */

	TimestampTz whenTaken;		/* timestamp when snapshot was taken */
	XLogRecPtr	lsn;			/* position in the WAL stream when taken */

	/*
	 * The transaction completion count at the time GetSnapshotData() built
	 * this snapshot. Allows to avoid re-computing static snapshots when no
	 * transactions completed since the last GetSnapshotData().
	 */
	uint64		snapXactCompletionCount;
} SnapshotData;

六、可见性检查

事务并发可能出现的现象：

  • 脏读：某一事务读取了另一个事务未提交的脏数据。

  • 幻读：读取了前一事务提交的数据（针对的是一批数据整体，比如数据的个数 ）。

  • 不可重复读：读取了前一事务提交的数据（查询的都是 同一个数据项 ）。

事务隔离级别：

  • READ UNCOMMITTED（读未提交）------ postgresql不存在这个隔离级别，所以不会出现脏读的现象。
  • READ COMMITTED（读已提交）------ 可能会发生幻读和不可重复读。
  • REPEATABLE READ（可重复读）------ 不会发生幻读和不可重复读（标准sql事务隔离级别允许幻读）。
  • SERIALIZABLE（序列化）------ 不会发生幻读和不可重复读。
隔离级别 脏读 不可重复读 幻读
读未提交 可能 可能 可能
读已提交 不可能 可能 可能
可重复读 不可能 不可能 Allowed, but not in PG
可串行化 不可能 不可能 不可能

元组的可见性:

确定一条元组是否对一个事务可见，可见性检查规则会用到元组的t_xmin和t_xmax,提交日志ClOG，以及已获取的事务快照。

t_xmin状态为 ABORTED的元组始终不可见

t_xmin状态为IN_PROGRESS的元组基本上是不可见的（对自身事务可见）

t_xmin状态为COMMITTED的元组是可见的
